Быстросъемные поворотные кронштейны

В нашем интернет-магазине представлены быстросъемные поворотные кронштейны EAW (APEL, Германия) и MAK (Германия).

Как видно из списка производителей таких кронштейнов, это целиком европейских подход к созданию модульной крепежной системы, которая позволяет сохранить оригинальный вид оружия и минималистический дизайн самих кронштейнов.

Итак, какие прицелы можно установить с помощью таких кронштейнов?

Коллиматорные, дневные, ночные и тепловизионные прицелы.

Рассмотрим, каким же образом это можно сделать, на примере представленных у нас производителей.

EAW-APEL (Германия)

Немецкий премиальный производитель кронштейнов.

Поворотные кронштейны компанией Apel были разработаны в конце 60-х годов и, с тех пор, стали эталонным решением в установке поворотных кронштейнов.

Коллиматорные прицелы

Итак, для примера рассмотрим установку любого коллиматорного прицела, имеющего крепление weaver на такой распространенный карабин как Benelli Argo.

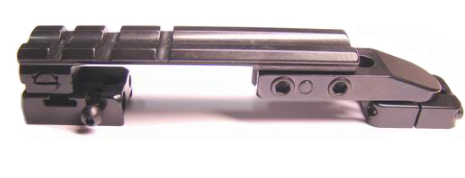

Это можно сделать с помощью поворотного быстросъемного кронштейна Apel на Benelli Argo - Weaver (882-00273)

Кронштейн в сборе выглядит так:

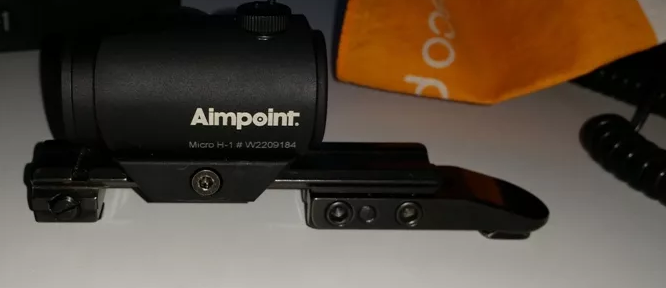

Установленный коллиматорный прицел aimpoint серии micro выглядит вот так:

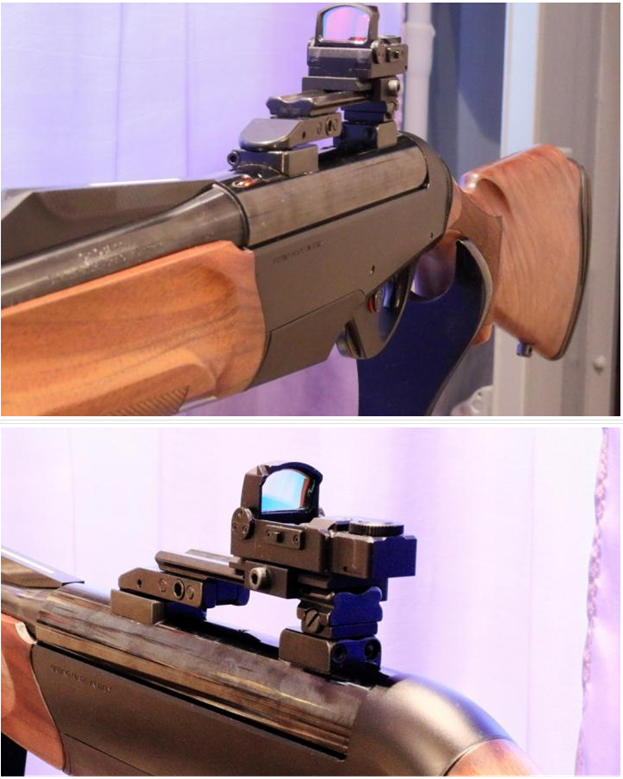

Открытый коллиматорный прицел, типа Hakko Flipup II, вид в сборе на оружии:

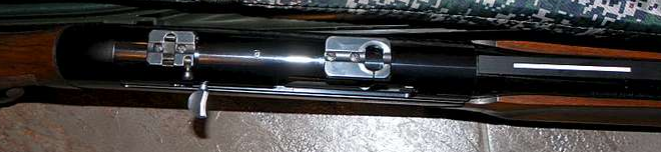

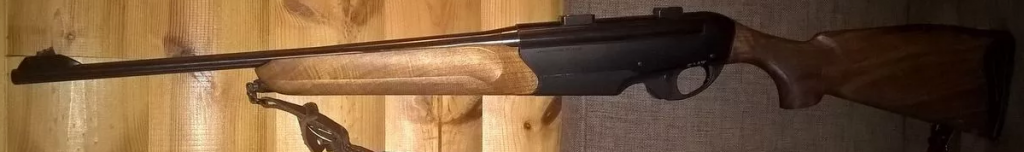

Оружие без верхних элементов не меняет своих габаритов и остается эргономичным:

Оптические прицелы

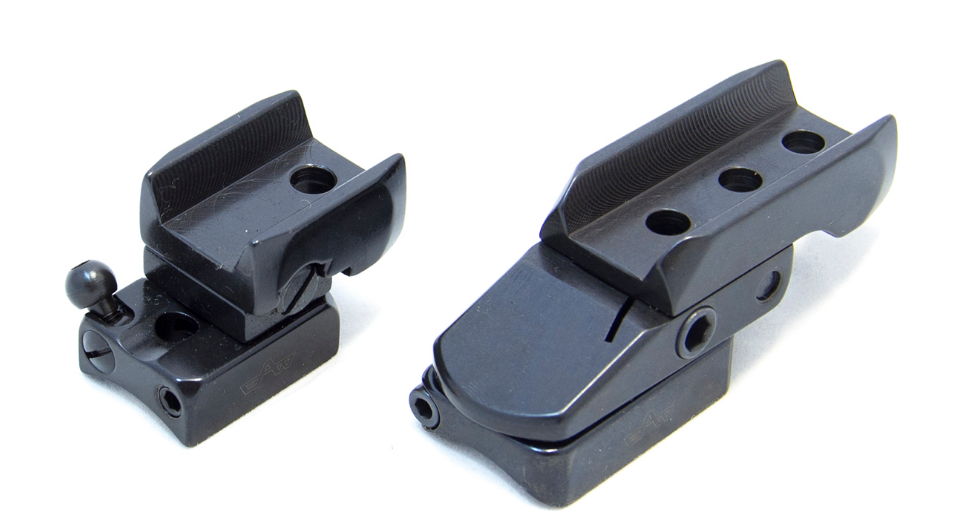

Установка оптического прицела возможна с помощью кронштейнов на дюймовые кольца, кольца 30 мм, кольца 34 мм, кольца 36 мм, шину Zeiss, шину Swarovski и оптических прицелов с LM-шиной.

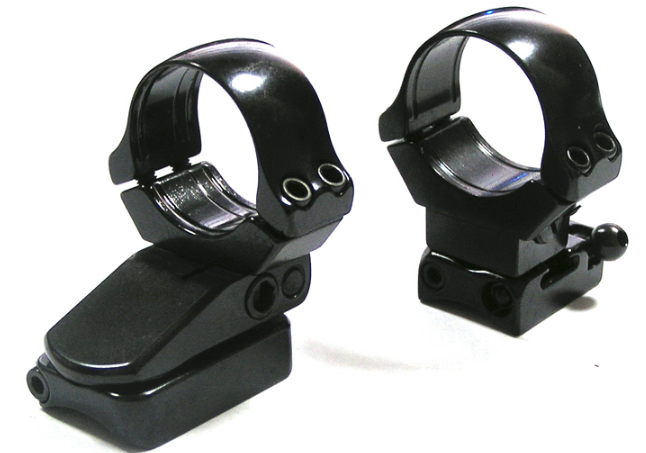

Вид кронштейнов в сборе:

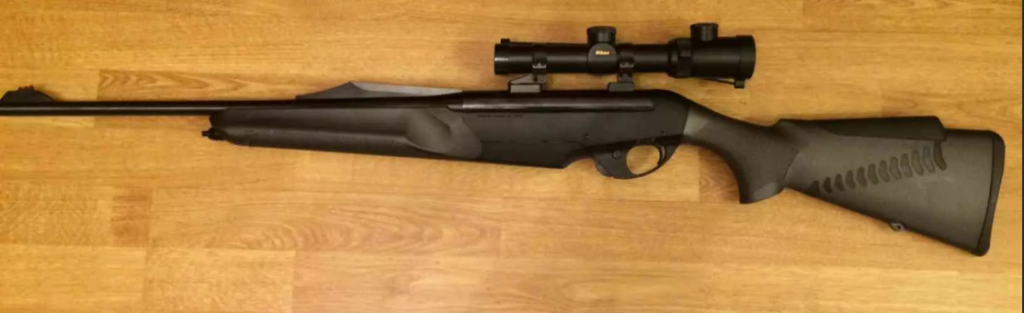

Прицел серии Nikon Monarch, установленный на оружие:

Прицел Swarovski на шине, установленный на оружие:

Прицелы ночного видения/тепловизионные прицелы

Все прицелы ночного видения, а также теповизионные прицелы, даже последних поколений, отличаются бо́льшими габаритами и весом по отношению к коллиматорным и оптическим прицелам.

Такие характеристики прицела предъявляют особые требования к кронштейну.

В случае использования поворотного кронштейна Apel мы гарантированно получаем стабильную работу с такими прицелами.

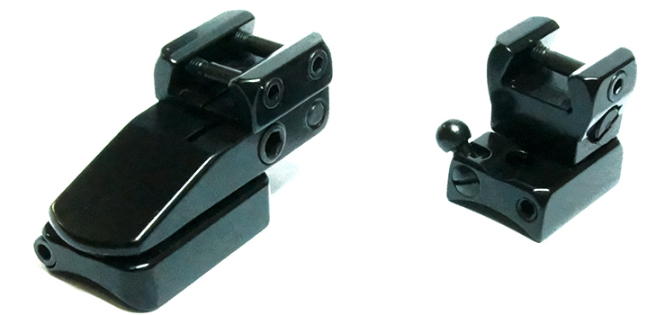

Стандартом установки высококачественных тепловизионных прицелов и прицелов ночного видения является установка через LM-призму:

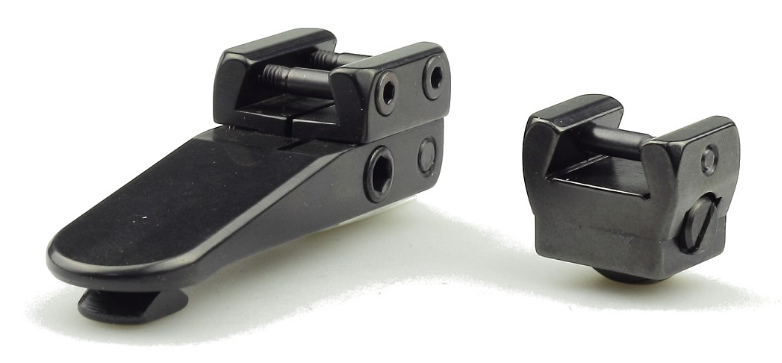

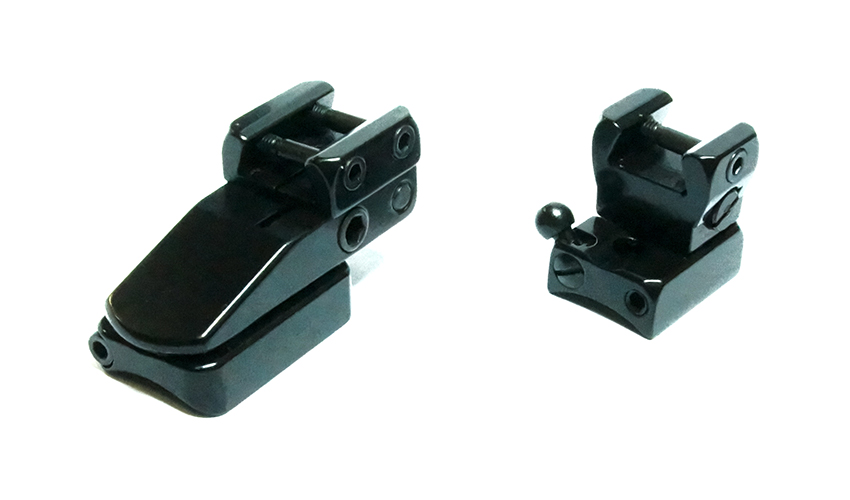

Используя верхние элементы при установленных основаниях или Быстросъемный поворотный кронштейн EAW Benelli Argo – LM-призма мы сможем установить любой ночной прицел на оружие, подстроив его вынос для максимально комфортного прицеливания.

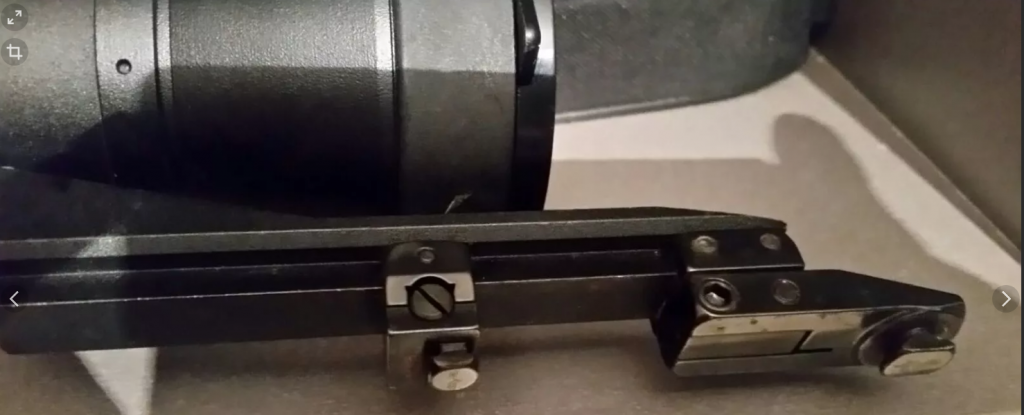

Установленные быки на европризму:

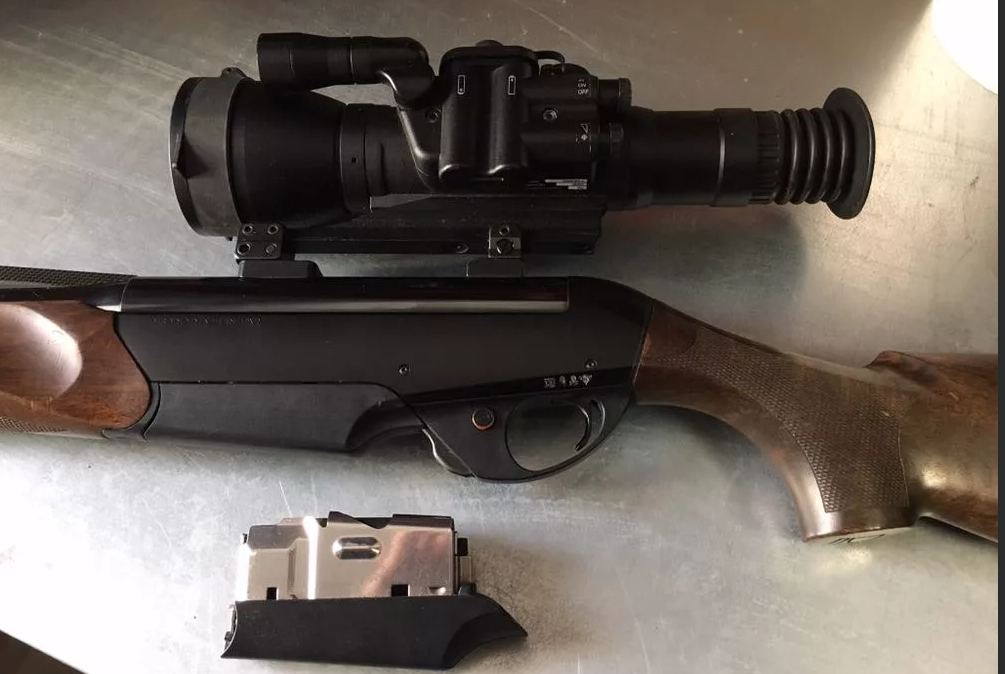

Прицел ночного видения Dedal. Вид на оружии:

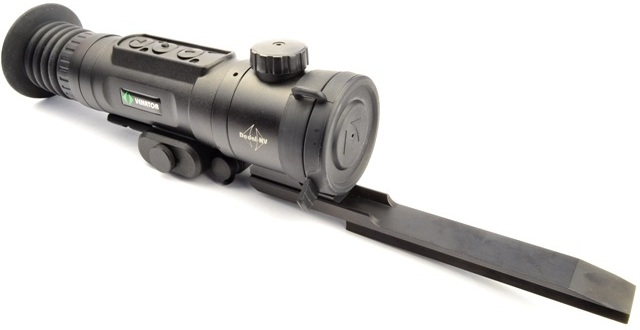

Тепловизионный прицел Dedal Venator с креплением европризма

Закрывая тему поворотных кронштейнов компании Apel, хочется отметить, что все элементы поворотных кронштейнов доступны к приобретению в раздельном виде.

Это позволяет в любой момент докупить нужный элемент под новоприобретенный прицел.

MAK (Kilic Feintechnik GmbH, Германия)

Это одна из старейших компаний Германии, которая специализируется на производстве оружейных кронштейнов.

Поворотные кронштейны МАК обладают оригинальной конструкцией и высоким качеством изготовления.

Прежде всего, рекомендую посмотреть отличный ролик, в котором компания МАК демонстрирует принцип работы своих поворотных кронштейнов:

Коллиматорные прицелы

Для примера рассмотрим установку коллиматорного прицела с креплением weaver на популярный карабин Benelli Argo.

Для установки нам понадобится: основания для поворотного кронштейна МАК для Benelli Argo и сам Поворотный Кронштейн Mak-Flex weaver.

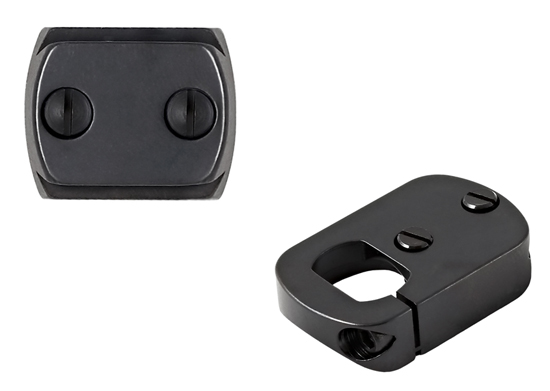

Так выглядят основания:

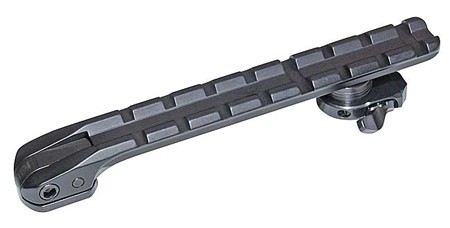

А так выглядит поворотный кронштейн Mak-FLEX на weaver:

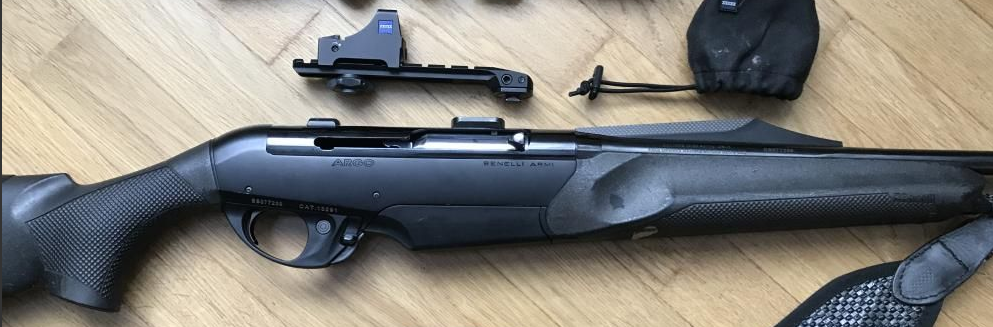

Коллиматорный прицел Carl Zeiss, установленный на MAK-FLEX выглядит следующим образом:

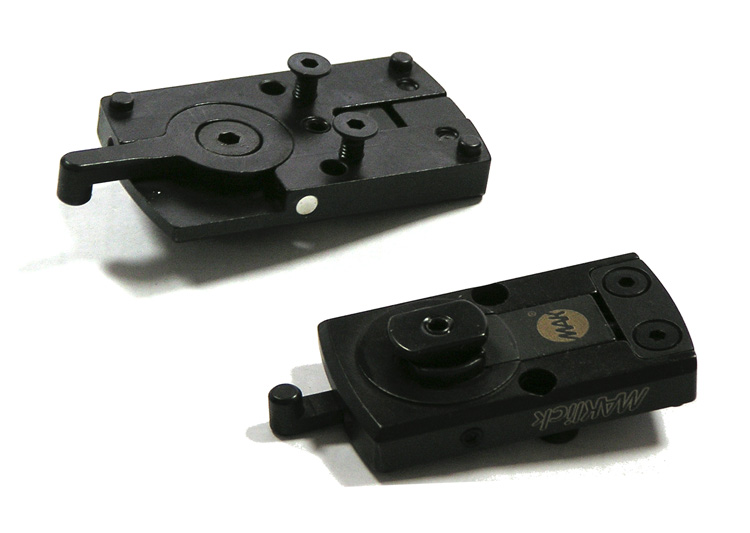

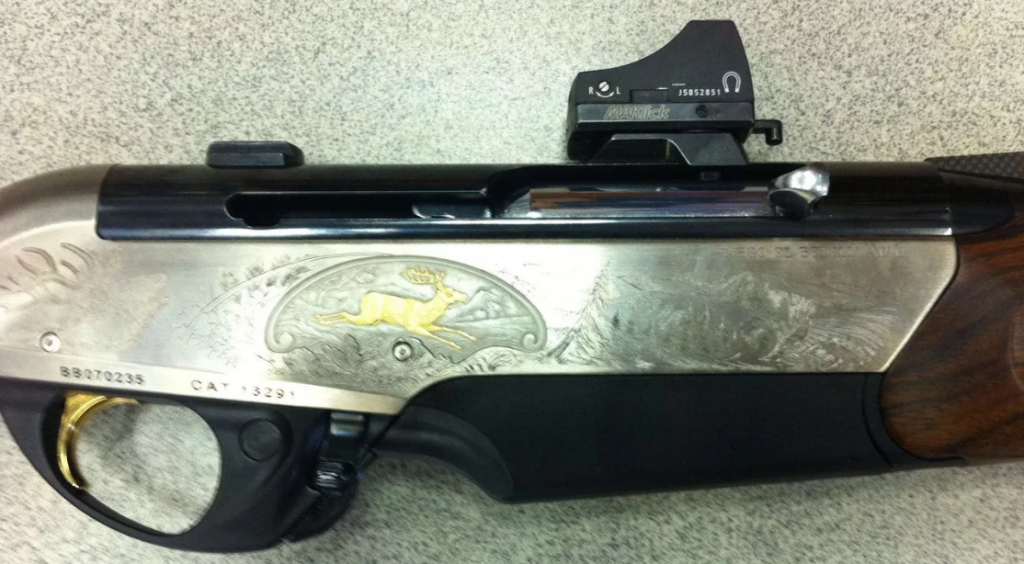

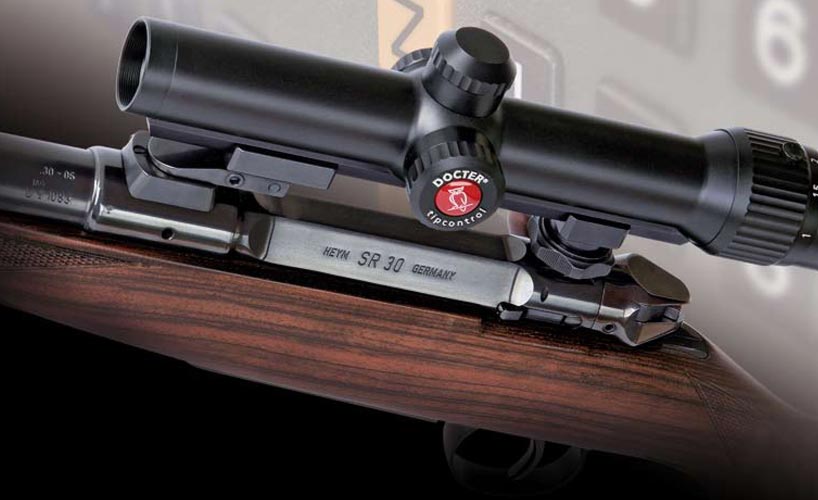

Коллиматорный прицел Docter и все прицелы, использующие его крепления можно установить с помощью кронштейна MAKlick под Docter Sight на переднее основание MAK и APEL.

Оптические прицелы

Поворотные кронштейны МАК позволяют установить оптический прицел с посадочным креплением 26 мм, 30 мм, 34 мм, прицелы с LM-призмой, прицелы на шине Swarovski и прицелы на шине Zeiss.

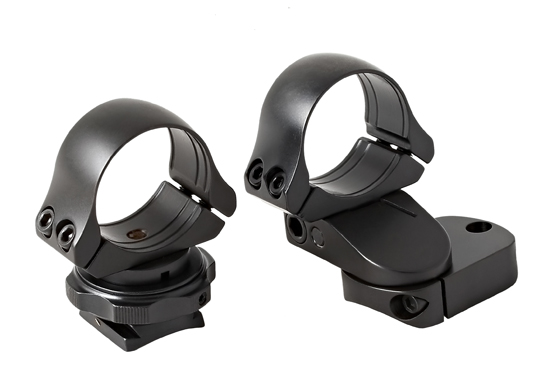

Кронштейн с кольцами в сборе:

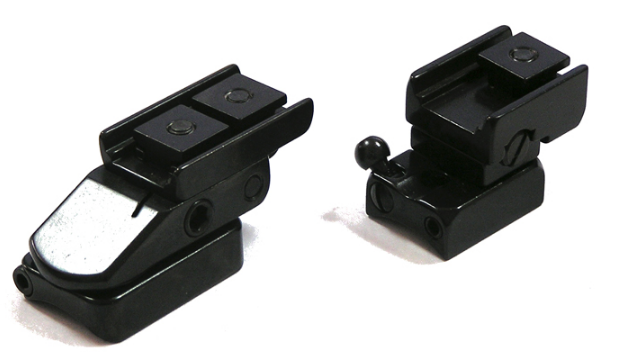

Бык на шину Swarovski:

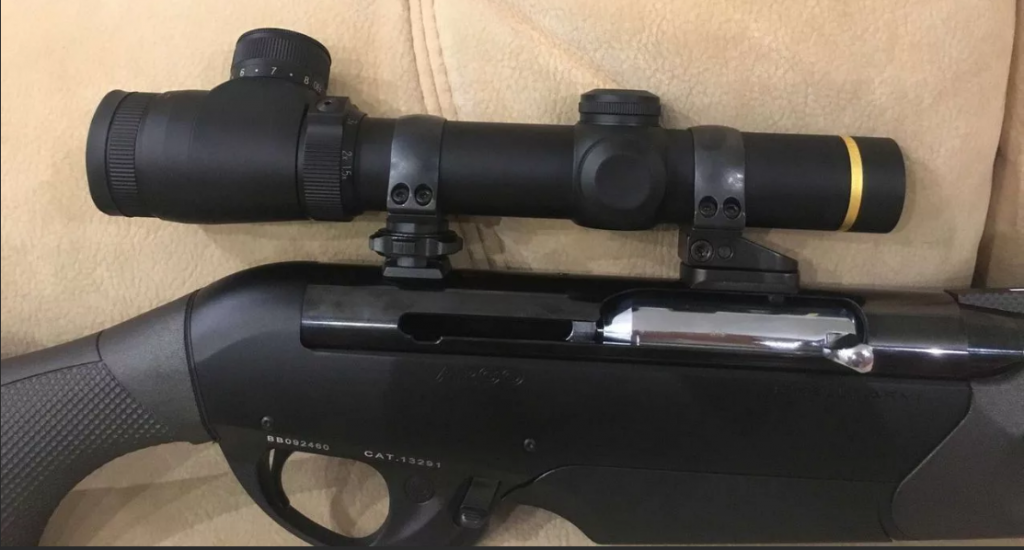

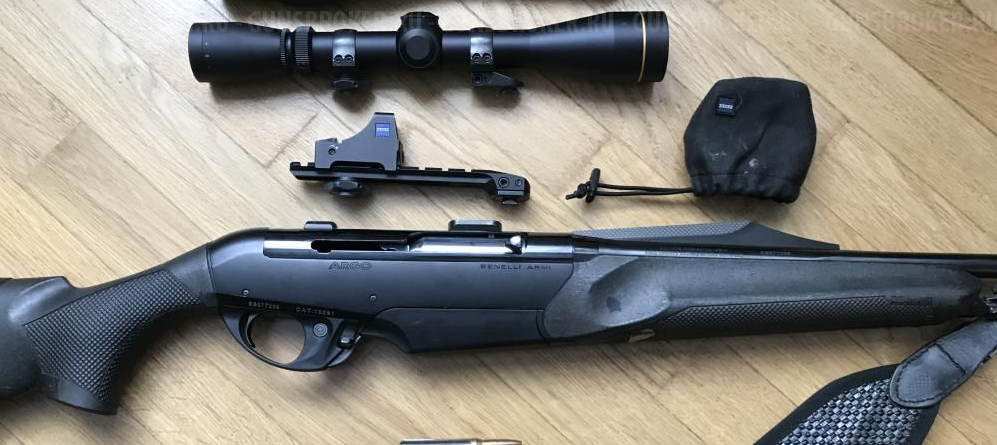

Оптический прицел Leupold на поворотных кольцах МАК:

Прицелы ночного видения/тепловизионные прицелы

При наличии поворотных оснований, мы можем установить прицел с помощью LM-призмы или крепления weaver, используя кронштейны типа MAK-FLEX с соответствующей ответной частью или отдельных быков под LM-призму.

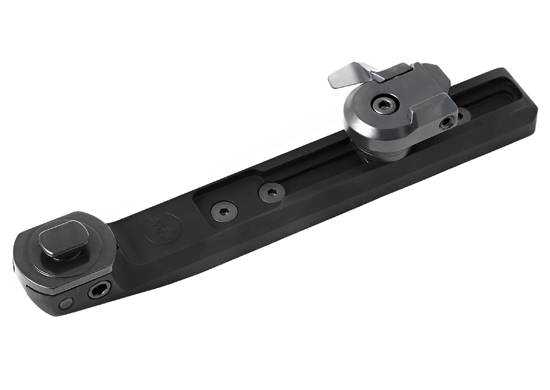

Вид поворотного кронштейна MAK-FLEX:

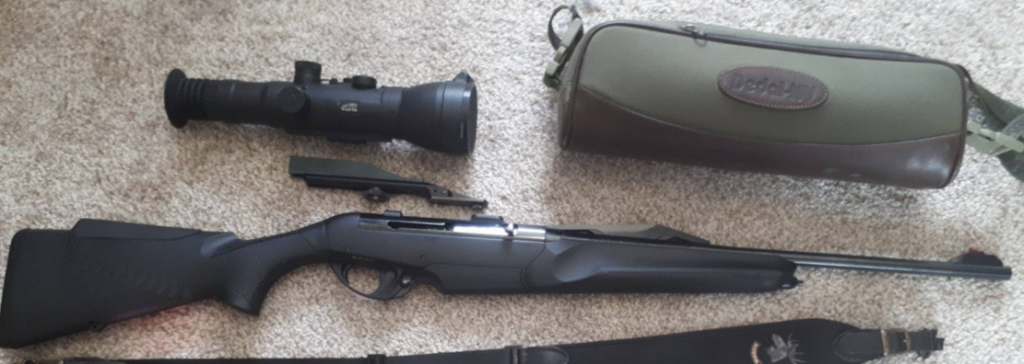

Прицел ночного видения Dedal, установленный с помощью кронштейна MAK-FLEX:

В заключение стоит отметить, что MAK-FLEX производится компанией не только на основания МАК.

Вы сможете купить MAK-FLEX с нужным вам вариантом верха и под основания Apel или Leupold.

И отдельно хочется отметить тот факт, что частенько приобретенное оружие и оптический прицел уже настолько дороги, что на кронштейне для прицела поневоле хочется сэкономить. Зачастую это приводит к негативным впечатлениям от работы всего комплекса оружие-патрон-прицел-крепление-стрелок.

Описываемые в этой краткой статье решения, позволяют создать модульную конструкцию, которую всегда можно расширить, купив новый прицел и элемент крепления к нему.

Простота, надежность и продуманность конструкции позволяют выделить поворотные кронштейны как безусловную рекомендацию к покупке.
