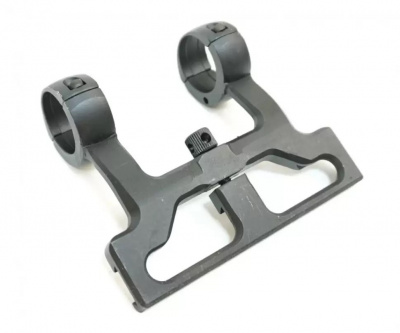

Кронштейн КС (СКС, Архар, 25,4мм)

Кронштейн КС (СКС, Тигр) 25,4мм

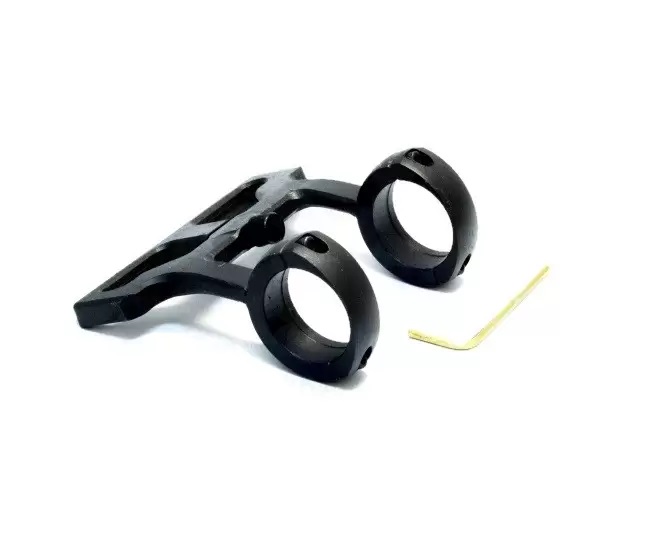

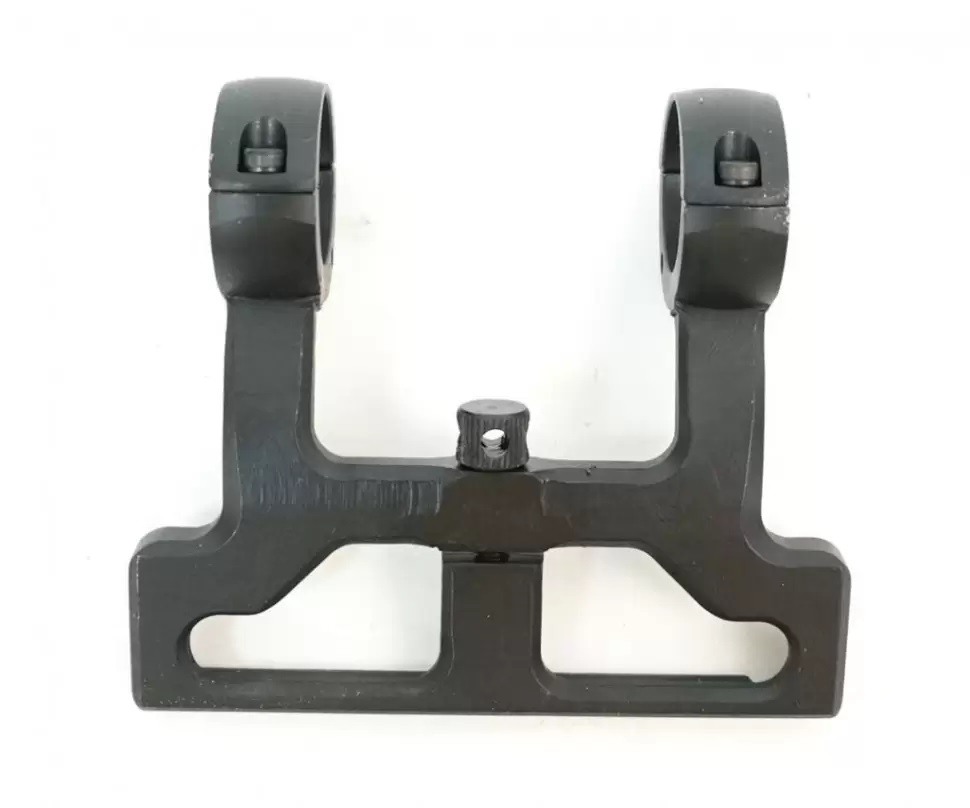

Боковой кронштейн КС изготовлен российской фирмой ЭСТ на современном оборудовании. Конструкция гарантирует надежное крепление прицелов с диаметром основной трубы 25,4 мм на карабины марки СКС и Тигр. Конструкция позволяет осуществить перестановку кронштейна вместе с прицелом на другое оружие. Самым главным достоинством кронштейна КС является возможность использования при наведении как оптический, так и стандартный открытый прицел. Высокая устойчивость нагрузкам достигается благодаря изготовлению из прочного стального слава.

Технические характеристики.

Оружие: ОП СКС; Тигр
Крепёжный диаметр,мм.: 25,4

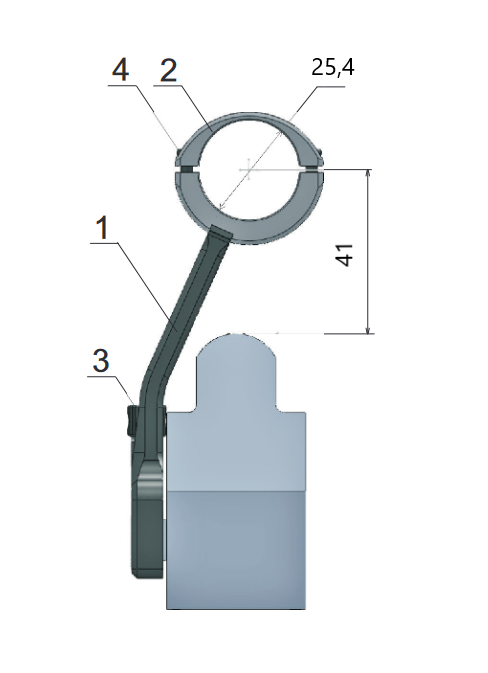

Высота установки прицела,мм: 38,5
Масса,гр.: 250

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепежных винта М3 и снять верхние ухваты.
• Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов.
• Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз - или рядом с затвором (БИ-7), или боковым вырезом над затвором (ТОЗ 78).
• Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

  При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.
