Кронштейн С-Т(Север, Тайга)

Прицелы могут быть различных типов, например ПО 4х24, ПО 4х34, ПО 6х42. Кронштейн СТ с оптическим должен устанавливаться на комбинированные ружья типа "Север", имеющие верхнюю планку с "ласточкиным хвостом". При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.

Несомненно, достоинством кронштейна является то, что одновременно можно пользоваться и оптическим прицелом, и открытым прицелом карабина.
Карабины должны иметь крепежную планку типа "ласточкин хвост".

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепежных винта М3 и снять верхние ухваты.
• Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов.
• Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз - или рядом с затвором (БИ-7), или боковым вырезом над затвором (ТОЗ 78).
• Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

  При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.

Технические характеристики:

Диаметр охвата, (мм)	25,4
Высота установки, (мм)	40

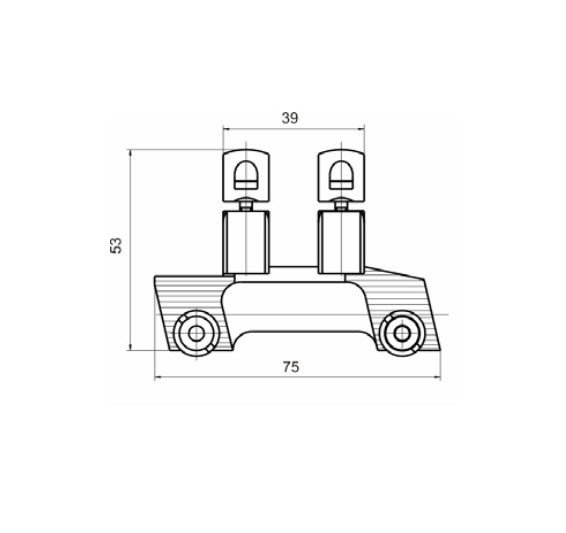

Габариты кронштейна, (мм)	38х55х75
Масса, (гр)	120
