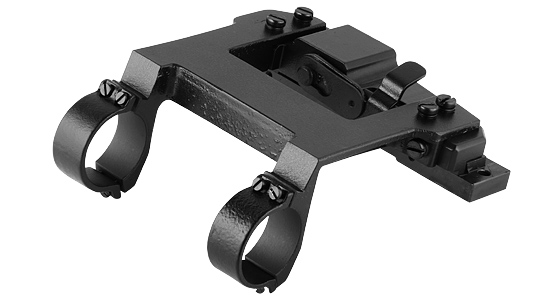

Кронштейн В1 -1а (Тигр, СКС, КО Без планки)

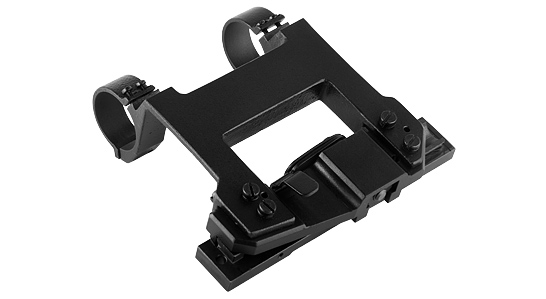

Кронштейн В1 -1а (Веперь, Сайга, Тигр, СКС)

Боковой кронштейн В1 -1а пользуется заслуженной популярностью для установки оптических прицелов с диаметром основной трубы 25,4 мм на охотничье оружие российского производства марки Тигр, СКС и КО без планки. Так же возможна установка на карабины других моделей, оснащенных направляющим типа «ласточкин хвост». Планка «ласточкин хвост» толщиной 7 мм позволяет избежать соприкосновения кронштейна с деревянными и пластиковыми деталями оружия. Основным материалом, из которого изготовлен кронштейн является прочная износостойкая сталь способная выдерживать большие нагрузки, создаваемые во время стрельбы.

Соответствие модификаций кронштейна различным типам оружия и маркам прицелов приведено в таблице.

От правильности установки кронштейна на оружие в дальнейшем зависит эффективность стрельбы с оптическим прицелом.

Перед пристрелкой оружия следует проверить надежность крепления прицела и кронштейна.

При переустановке прицела в случае единообразной последовательности крепления прицела в кронштейн можно обойтись без дополнительной пристрелки.

Кронштейн устанавливается на направляющей для крепления оптических прицелов, располагающихся на боковой поверхности ствольной коробки карабина.

Установка кронштейна на оружии, не имеющим такой направляющей, возможна при помощи планки с направляющей типа "ласточкин хвост", входящей в комплект кронштейнов типов В1-1а, В1-1в, В1-2.

Упорный винт предназначен для предотвращения продольного перемещения кронштейна с прицелом вследствие силы отдачи выстрела. При этом для карабина "Сайга" он должен быть установлен в резьбовое отверстие.

Поворотом рычага происходит затяжка кронштейна после его установки на направляющую "ласточкин хвост".

Порядок установки кронштейна.

Рычаг повернуть таким образом, чтобы он располагался перпендикулярно кронштейну;

Надеть кронштейн на направляющую "ласточкин хвост", при этом движение кронштейна должно происходить справа налево до упора винта;

Затянуть кронштейн, повернув рычаг по часовой стрелке до зацепления его с планочкой;

В случае недостаточной затяжки, механизм кронштейна имеет возможность регулировки для выборки зазора между направляющими на карабине и на кронштейне. Для этого необходимо:
