ЛЦУ-ОМ-2-5 (Сайга 12,20,410)
ЛЦУ – целеуказатель лазерный
СТП- средняя точка попадания
ЗУ – зарядное устройство
Назначение
Лазерный целеуказатель ЛЦУ-ОМ предназначен для формирования на цели светового пятна, совмещенного с СТП оружия и конструктивно выполнен в составе прицела типа ПОСП 4х24.
Технические характеристики.
Длина волны лазерного излучения, мкм. | 0,65 |
Мощность лазерного излучения мВТ, не менее | 3 |
Диаметр светового пятна на расстоянии 25 м., мм., не более | 25 |
Диапазон рабочих температур, °С | -20+40 |
Суммарное время непрерывной работы от одного комплекта аккумуляторов в повторно-кратковременном режиме, час, не менее | 2 |
Дальност видения пятна в ночных условиях, не менее | 300 |
Масса ЛЦУ, г. не более | 90 |
Полный ресурс аккумуляторов, циклов заряд-разряд | 300 |
Комплектность
Обозначение | Наименование | Количество |
ЛЦУ-ОМ | целеуказатель лазерный | 1 |
ЗУ | устройство зарядное | 1 |
Д-0,125 | аккумулятор (в ЛЦУ) | 3 |
Упаковка | 1 |
|
Застежка текстильная | 2 |
|
ЛЦУ-ОМ ПС | Паспорт | 1 |
Устройство

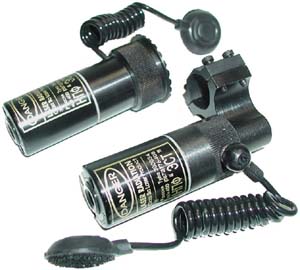

Конструктивно ЛЦУ состоит из цилиндрического корпуса, задней крышки, гибкого кабеля с кнопкой включения.
На передней части корпуса ЛЦУ находятся два регулировочных винта и метка для ориентирования.
Конструктивно задняя крышка изделия выполнена в виде крышки магазина оружия и устанавливается на изделии вместо нее.
Задняя крышка является отсеком питания ЛЦУ.
Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.
Подготовка к работе и порядок работы.
Сведение светового пятна ЛЦУ со средней точкой прицеливания (СТП).
Для сведения светового пятна ЛЦУ с СТП необходимо:
Выбрать цель на расстоянии 50 м.,
Последовательным вращением регулировочных винтов добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения. Вращение регулировочных винтов приводит к перемещению светового пятна в двух перпендикулярных направлениях.
Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке.
Внимание! При выворачивании винтов не допускать выступания головок из корпуса ЛЦУ
и не прилагать значительных усилий.
Проверить правильность сведения пятна ЛЦУ с СТП пробным выстрелом.
Заряд аккумуляторов ЛЦУ.
в процессе эксплуатации и при хранении ЛЦУ аккумуляторы разряжаются.
В случае уменьшения свечения пятна или после хранения ЛЦУ более 1 месяца необходимо произвести зарядку аккумуляторов.
Для заряда аккумуляторов необходимо:
Отвернуть заднюю крышку ЛЦУ;
Изъять из отсека аккумуляторы и поместить их поочередно в зарядное устройство (ЗУ), соблюдая полярность клеммой «+» наружу;
Закрыть крышку ЗУ;
Вставить ЗУ в сеть 220В, 50 Гц.
Время полного заряда аккумуляторов 16 часов;
По окончании заряда аккумуляторов необходимо отключить ЗУ от сети;
Установить аккумуляторы поочередно в ЛЦУ;
Завернуть крышку до упора; поверить наличие излучения нажатием на кнопку включения.
Внимание! 1. Не допускается полный разряд аккумуляторов.
2. Запрещается переполюсовка аккумуляторов в ЛЦУ. Это может вывести ЛЦУ из строя.
Указание мер безопасности.
ЛЦУ содержит источник лазерного излучения.
При использовании ЛЦУ необходимо избегать попадания прямого и зеркального излучения лазера в глаза.
Техническое обслуживание.
В условиях эксплуатации ЛЦУ содержать в чистоте, оберегать от ударов. Загрязнения с защитного стекла удалять чистой салфеткой, смоченной спиртом или одеколоном.
Ежемесячно проверять состояние аккумуляторов и при необходимости заменять их.
Хранение
ЛЦУ хранить в упаковке в сухом отапливаемом и проветриваемом помещении. Не допускается хранение ЛЦУ в помещениях, где имеются вредные вещества: щелочи, кислоты; а также вблизи источников тепла.
При длительном хранении необходимо извлекать аккумуляторы
