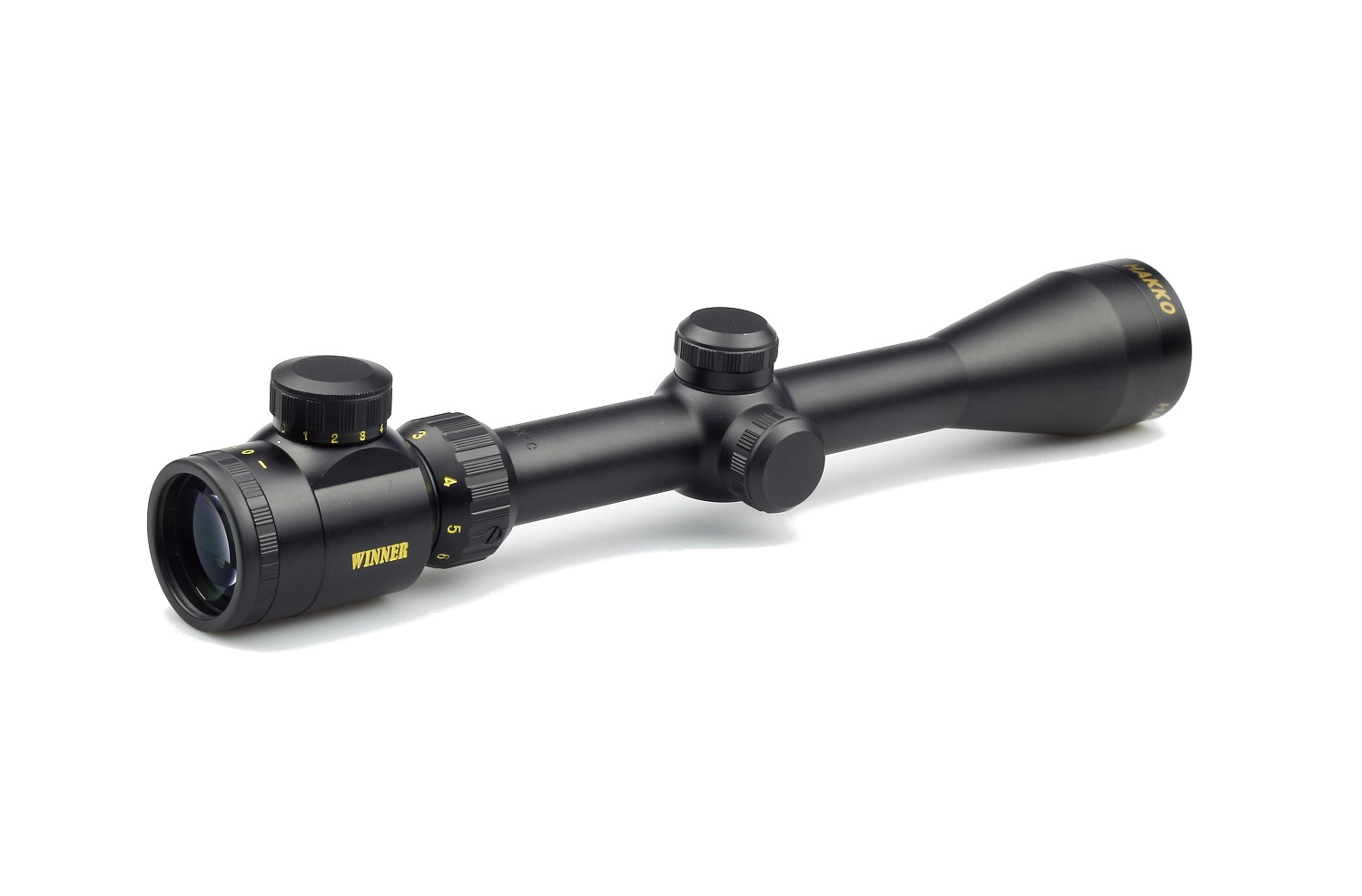

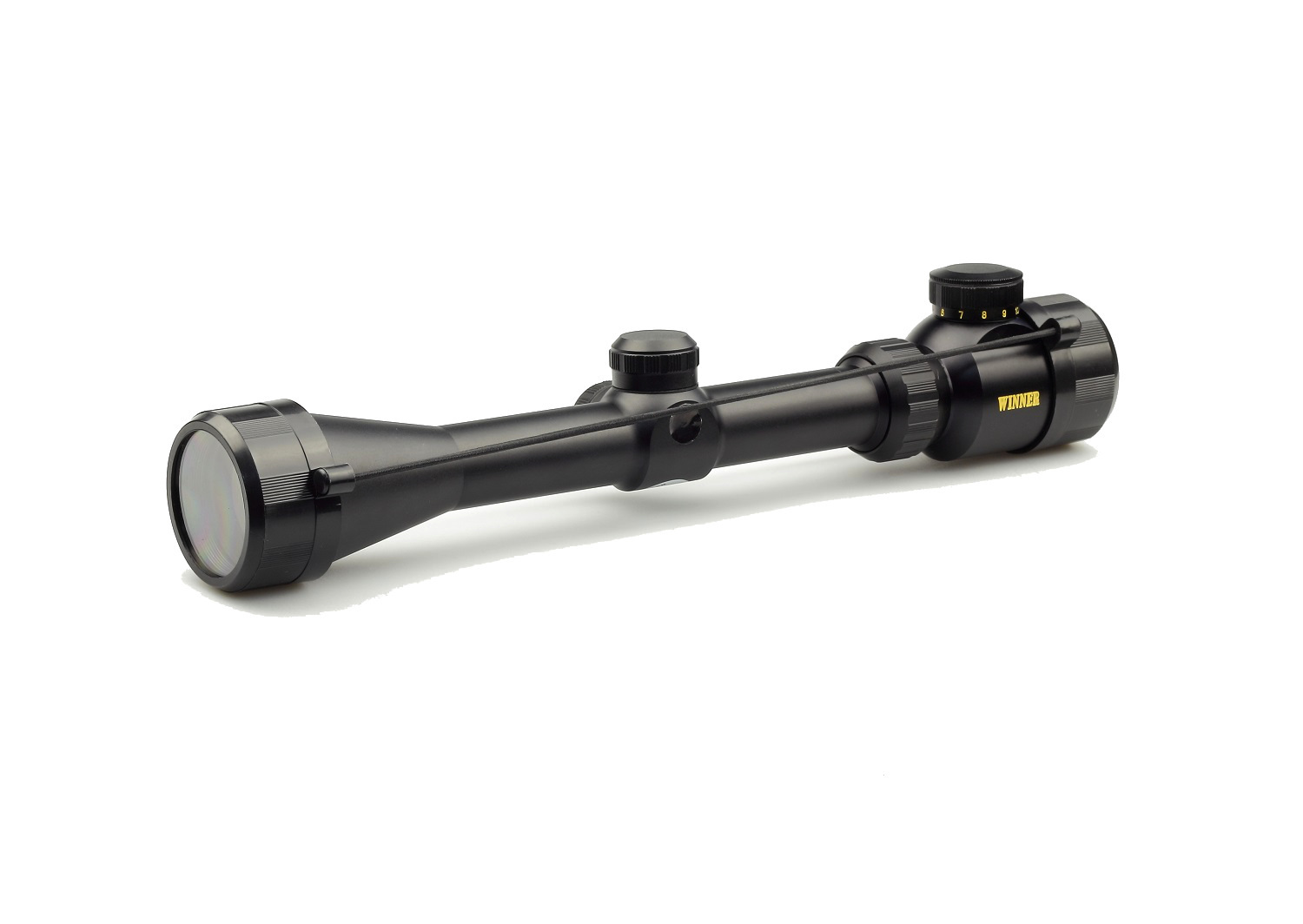

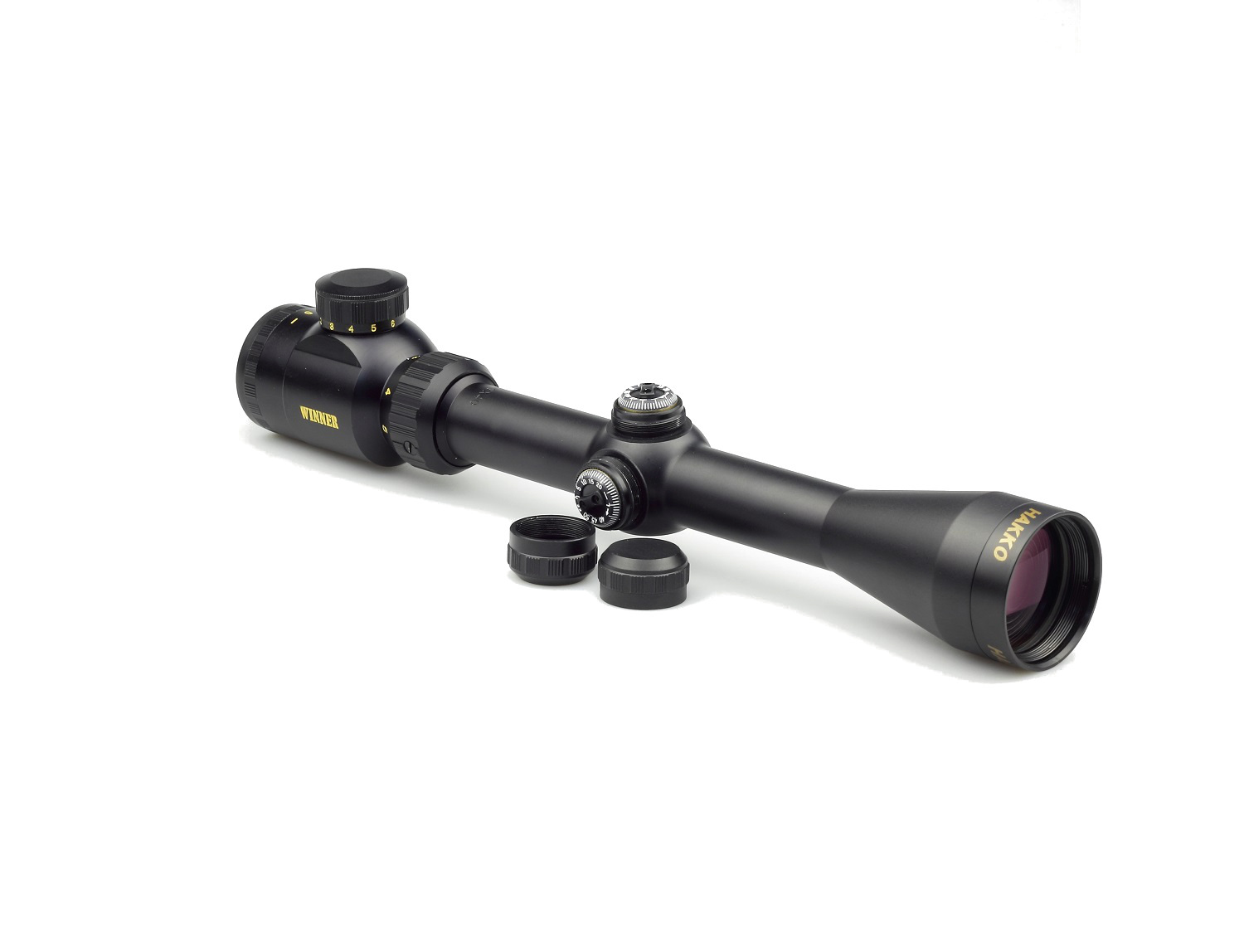

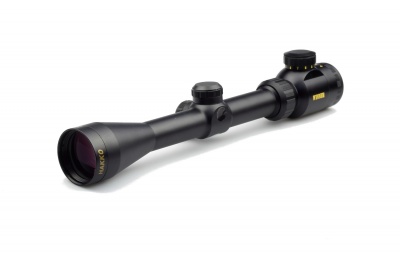

Оптический прицел HAKKO Winner 3-9x40 WINZ-3940 R:90CH
HAKKO Winner 3-9x40 WINZ-3940 предназначен для стрельбы из среднего и крупнокалиберного оружия 7.62x54, 308Win, .30-06Sprg и схожих. Оптический прицел выдерживает отдачу до 1200g. Широкий диапазон настройки кратности прекрасно подойдет для охоты на средней дистанции. Присутствует возможность отстройки от параллакса. Высокое качество оптики и многослойное просветление линз обеспечивают высокое качество картинки на всем поле зрения. Подcветка центральной точки облегчает наведение на цель в условиях недостаточного освещения. Корпус полностью водонепроницаем и защищен от запотевания, что позволяет использовать прицел в любых погодных условиях.
Особенности:
- Высокое качество оптики.
- Защита от механических повреждений.
- Подcветка центральной точки.
- Водонепроницаемый корпус.
- Отстройка от параллакса.
- Выдерживает отдачу больших калибров до 1200g.
Технические характеристики
Увеличение, крат | 3 - 9 |
Диаметр объектива, мм | 40 |
Диаметр трубки, мм | 25.4 |
Линейное поле зрения на 100 м , м | 12 - 4 |
Диаметр выходного зрачка, мм | 13.3 - 4.4 |
Удаление выходного зрачка, мм | 110 - 85 |
Диапазон ввода поправок, МОА | 90 |
Цена деления одного клика, МОА | 1/4 |
Количество линз | 10 |
Длина, мм | 291 |
Вес, г | 452 |
Комплект поставки
Прицел | 1 шт. |
Элемент питания CR2032 | 1 шт. |
Указания по работе
Для смены увеличения достаточно вращать кольцо регулировки изменений увеличений.
Каждый раз при смене увеличения на кольце изменения увеличений необходимо производить фокусировку прицела. Фокусировка осуществляется поворотным кольцом на окуляре до резкого видения сетки.
Далее следует процесс пристрелки.
Пристрелка
Закрепите оружие в пристрелочном станке. Установите мишень на расстоянии 100 м и произведите пробный выстрел. Если точка попадания не совпадает с точкой прицеливания, замерьте расстояние между этими точками. Открутите крышки верхнего и правого пристрелочных винтов и поворачивайте винты в соответствии с руководством, приведенным ниже. Продолжайте пристрелку и регулировку до тех пор, пока точка попадания и точка прицеливания не будут совпадать.
Точка попадания | Сверху слева | Снизу слева | Сверху справа | Снизу справа | |
Руководство по регулировке |
Верхний винт | По часовой стрелке | Против часовой стрелки | По часовой стрелке | Против часовой стрелки |
Левый винт | Против часовой стрелки | По часовой стрелке | Против часовой стрелки | По часовой стрелке |
Один щелчок пристрелочного винта соответствует 1/4 МОА .
Примечание. Оптическая схема прицела позволяет перекрестию всегда оставаться в центре поля зрения.
Правила ухода и хранения
Чистка оптики.
Для удаления грязи или отпечатков пальцев пользуйтесь мягкой чистящей фланелевой салфеткой, (специальные салфетки продаются в фотомагазинах) с небольшим количеством чистого спирта или эфира.
Пыль может поцарапать оптические поверхности. Поэтому для удаления пыли пользуйтесь мягкой обезжиренной кисточкой.
Внешние детали.
Используйте мягкую сухую ткань для удаления грязи и отпечатков пальцев. Смазывать поверхности не обязательно.
Механизмы ввода углов прицеливания и боковых поправок.
Эти регулировки уже смазаны, поэтому не требуют дополнительного смазывания. Закрывайте их крышечками, избегайте попадания грязи.
Не ослабляйте и не вращайте винты на кольце установки увеличения.
Предостережения
Не смотрите в прицел на солнце. Это может привести к травме глаза. Прицел герметичен и защищен от влаги и пыли. Вы можете пользоваться им во время дождя. После этого Вам необходимо просушить и протереть прицел перед хранением. Пользуйтесь мягкой салфеткой для чистки металлических поверхностей и специальной салфеткой для чистки оптики.
ЗАПРЕЩАЕТСЯ
- разбирать прицел
- подвергать его воздействию высоких температур (отопители, открытый огонь, длительное воздействие прямых солнечных лучей)
- подвергать его воздействию агрессивных сред (кислоты, щёлочи и др.),
- подвергать его воздействию значительных механических нагрузок, которые могут деформировать корпус и повредить оптические детали и их поверхности.
- использовать прицел не по назначению.
Гарантийные обязательства
Характеристики
Марка
|
Hakko |
Страна
|
Китай |
Диаметр объектива
|
40 |
Тип крепления
|
Кольца 1 дюйм |
Подсветка сетки
|
Есть |
Отстройка параллакса
|
Нет |
Масса, г
|
453 |
Защита от внешних воздействий
|
Влагозащищенный (не боится дождя, брызг) |
Гарантия
|
1 год |
